超高效液相色谱仪
产品概述

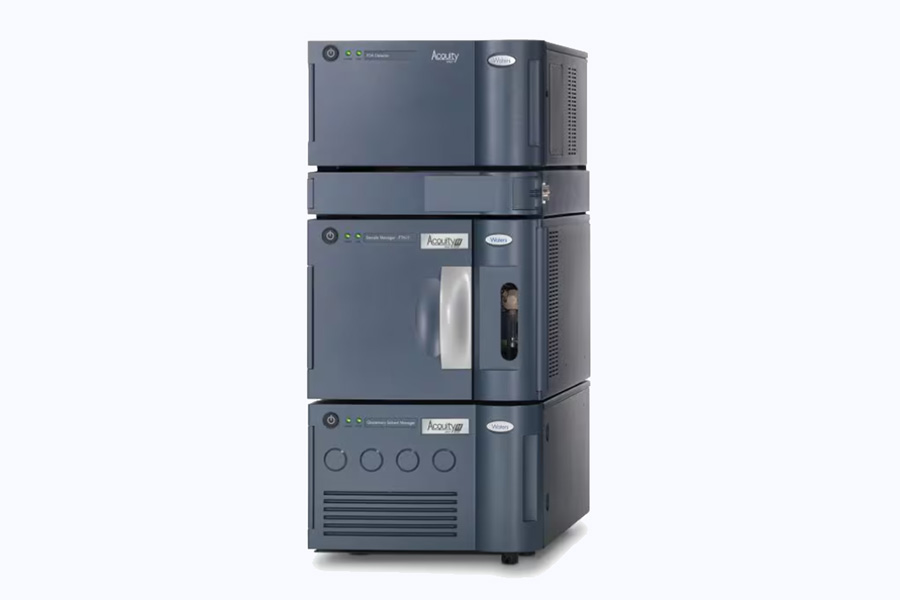

ACQUITY UPLC H-Class 是美国沃特世（Waters）公司推出的一款超高效液相色谱系统，该系列包含标准版与Bio版两种型号。作为ACQUITY UPLC系列的重要成员，该系统于2010年1月全球同步发布，集HPLC的简便操作与UPLC的卓越性能于一身。
ACQUITY UPLC H-Class系统的设计理念是让用户在保留传统HPLC操作习惯的同时，体验UPLC技术带来的高分离度、高灵敏度和高通量。无论您是希望快速开发新方法，还是对大量样品进行常规分析，该系统都能帮助您缩短分析时间，同时提高从样品分析中获得的信息深度和质量。
该系统已在全球安装了数千台，支持了超过500篇同行评议的论文，并可减少实验室多达95%的溶剂消耗量。
核心技术优势
1. 四元溶剂混合系统——灵活性与UPLC性能的完美结合
ACQUITY UPLC H-Class采用四元溶剂管理器（Quaternary Solvent Manager，QSM），这是其区别于高端二元系统（ACQUITY UPLC）的核心特征：
| 特性 | 说明 |
|---|---|
| 溶剂混合 | 可将 4 种溶剂按任意组成或比例混合，支持二元、三元、四元梯度操作 |
| 溶剂扩展 | 可选配内部溶剂选择阀，将溶剂种类扩展至 9 种 |
| 混合技术 | 高精度低压四元梯度混合，特别适合一相比例极高、另一相极低的混合场景 |
| 适用场景 | 方法开发、多溶剂筛选、常规分析 |
这一设计使得习惯于传统HPLC四元泵操作方式的用户，无需改变工作习惯即可升级至UPLC平台。
2. 流通针式样品管理器（SM-FTN）——高精度与低残留
样品管理器采用流通针式（Needle-in-Flow Path）设计，针在流路中，确保在高压下针密封件的精确性：
| 性能指标 | 参数 |
|---|---|
| 进样精度 | 高精度的直接注射取样，优异的样品回收率 |
| 交叉污染 | ≤0.002%（咖啡因，UV 条件下） |
| 样品残留 | 极低的残留水平，确保定量准确性 |
3. 卓越的系统性能指标
| 性能指标 | 规格参数 |
|---|---|
| 最高操作压力 | 15,000 psi |
| 流速范围 | 最高 2.2 mL/min |
| pH 范围 | 1–12.5 |
| 样品流路 | 不锈钢（标准版）；生物兼容流路（Bio 版） |
| 样品室温度 | 4–40°C |
| 色谱柱容量 | 最多 6 根 150mm 长度、4.6mm 内径色谱柱 |
| 最大样品容量 | 最多 20 块样品板（配备 Sample Organizer） |
4. 精确的柱温控制
系统配备全新的UPLC色谱柱加热器和管理器：
主动式溶剂预加热器：小体积设计，确保热性能的一致性
多区域灵活性：温度范围 4–90°C，可叠加使用
eCord技术：自动追踪色谱柱信息并归档柱使用记录
5. 丰富的检测器选项
ACQUITY UPLC H-Class系统支持多种检测器，可根据应用需求灵活配置：
| 检测器类型 | 主要应用 |
|---|---|
| PDA 检测器 | 全波长扫描，峰纯度鉴定 |
| TUV 检测器 | 高灵敏度单波长检测 |
| FLR 检测器 | 荧光标记样品分析 |
| CAD 检测器 | 无紫外吸收化合物检测 |
| RI 检测器 | 糖类等高分子化合物 |
| ELS 检测器 | 半挥发性化合物 |
| 质谱检测器 | 结构鉴定与痕量定量 |
6. 智能化功能
Auto•Blend Plus技术：
通过自动控制纯溶剂或浓溶液的比例，在线配制所需流动相，大幅缩短实验准备时间。该技术可自动管理所选流动相的pH和离子强度要求，减少配制错误。
SmartStart技术：
自动同步管理梯度的起始时间和预进样步骤，通过将典型的连续过程叠加，最大限度缩短循环时间。
Gradient SmartStart技术：
在不同LC系统间转换方法时，可轻松调整系统体积差异，无需修改方法表即可实现方法转移。
技术规格摘要
| 项目 | 规格参数 |
|---|---|
| 型号 | ACQUITY UPLC H-Class / H-Class Bio |
| 生产厂商 | 美国 Waters（沃特世）公司 |
| 最高操作压力 | 15,000 psi |
| 流速范围 | 最高 2.2 mL/min |
| pH 范围 | 1–12.5 |
| 样品交叉污染 | ≤0.002%（咖啡因） |
| 样品室温度 | 4–40°C |
| 泵类型 | 四元溶剂管理器（QSM） |
| 进样方式 | 流通针式（SM-FTN） |
| 色谱柱管理 | eCord 技术，主动式预加热 |
| 软件支持 | Empower、MassLynx、UNIFI、waters_connect |
| 主机尺寸（宽×高×深） | 34.3 × 71.1 × 71.2 cm |
ACQUITY UPLC H-Class 与 ACQUITY UPLC 的区别
| 对比项 | ACQUITY UPLC | ACQUITY UPLC H-Class |
|---|---|---|
| 泵类型 | 二元高压梯度 | 四元低压梯度 |
| 适用场景 | 高端研究，MS 联用 | 方法开发，常规分析 |
| 溶剂灵活性 | 2 种溶剂混合 | 4-9 种溶剂混合 |
| 用户群体 | 专业 UPLC 用户 | HPLC 用户向 UPLC 过渡 |
| 定位 | 最高性能 | 灵活性与性能平衡 |
ACQUITY UPLC H-Class的推出，使UPLC技术从高端研究级应用扩展到更广泛的常规分析市场。
主要应用领域
制药行业
药品质量控制与放行检测
杂质分析与鉴定
稳定性研究
清洁验证
食品与饮料
食品安全检测
添加剂分析
营养成分测定
污染物筛查
环境监测
水质分析
土壤污染物检测
环境毒理学研究
生物制药（H-Class Bio）
专为生物分子分析而设计，适用于：
蛋白质和多肽分析
核酸和寡核苷酸检测
单克隆抗体质量控制
离子交换（IEX）、体积排阻（SEC）、疏水（HIC）等多种色谱模式
使用注意事项
方法转换：从HPLC方法转换为UPLC方法时，可使用ACQUITY UPLC色谱柱计算器进行几何放大计算
法规合规：法规方法从5 μm色谱柱转换为3 μm色谱柱无需重新验证；转换为1.7 μm（亚2μm）需重新验证
溶剂管理：使用QSM时，注意定期进行比例阀验证，确保混合精度
样品准备：使用流通针式进样器时，确保样品瓶盖垫片无损坏，防止针损伤
维护保养：定期清洗柱塞密封件，使用适当的密封清洗溶剂
预约使用：多数共享平台需提前预约，具体以各机构管理规定为准
总结
Waters ACQUITY UPLC H-Class 超高效液相色谱系统凭借其15,000 psi 的最高操作压力、四元溶剂混合的灵活设计、≤0.002% 的超低交叉污染以及与 HPLC 方法的无缝兼容性，已成为全球制药、食品、环境和生物制药领域广泛应用的超高效液相色谱平台。
该系统的核心价值在于：
无缝过渡：在不改变HPLC操作习惯的基础上，获得UPLC级的卓越性能
方法转换工具：提供从 HPLC 到 UPLC 的完整方法转换解决方案
灵活性：四元泵设计支持多溶剂筛选和复杂梯度开发
合规就绪：支持 Empower 等合规软件，满足 GxP 实验室要求
Bio版专用：生物兼容流路设计，专为生物大分子分析优化
无论是制药QC实验室的常规放行检测、食品安全的日常筛查，还是生物制药中单克隆抗体的质量控制，ACQUITY UPLC H-Class 都能提供稳定、高效、合规的超高效液相色谱解决方案。
